బ్లాస్ట్ ఫర్నేస్ PCI బొగ్గు ఇంజెక్షన్ పైప్‌లైన్‌ల కోసం సిరామిక్ లైన్డ్ స్ట్రక్చర్‌లను ఎలా డిజైన్ చేయాలి?

బ్లాస్ట్ ఫర్నేస్ పల్వరైజ్డ్ కోల్ ఇంజెక్షన్ (PCI) సిస్టమ్‌లు సాధారణ స్మెల్టింగ్ వర్క్‌ఫ్లోల కోసం స్థిరమైన, ఇబ్బంది లేని మెటీరియల్ రవాణాను కోరుతాయి. పైప్‌లైన్ లోపల, చక్కటి బొగ్గు రేణువులు అధిక ప్రవాహ వేగంతో ప్రయాణిస్తాయి మరియు ఎక్కువసేపు పనిచేసే సమయంలో లోపలి గోడను తాకుతూ ఉంటాయి. గట్టి ఖనిజ ధాతువుతో పోలిస్తే పల్వరైజ్డ్ బొగ్గు మృదువుగా అనిపించినప్పటికీ, దీర్ఘకాల వాయు బదిలీ వలన పైపు భాగాలు క్రమంగా తగ్గిపోతాయి. ప్రవాహ దిశ మారిన పైపు వంపులు చాలా నష్టానికి గురవుతాయి.

ప్లాంట్ ఆపరేటర్లు తరచుగా ఈ ఆచరణాత్మక తలనొప్పికి గురవుతారు:

· మోచేయి విభాగాలపై తీవ్రమైన మెటీరియల్ కోత

· స్థానిక పైపు విభాగాలపై ప్రగతిశీల గోడ సన్నబడటం

· అనుకోని పైప్‌లైన్ లీకేజీ ప్రణాళిక లేని సమయానికి దారి తీస్తుంది

· అధికంగా అరిగిపోయిన పైపు విభాగాల కోసం తరచుగా పార్ట్ రీప్లేస్‌మెంట్

ఈ నొప్పి పాయింట్‌లను పరిష్కరించడానికి, PCI పైప్‌లైన్‌లలోని అధిక-దుస్తుల జోన్‌లకు ధరించే-నిరోధక సిరామిక్ లైనింగ్ ప్రధాన స్రవంతి రక్షణ ఎంపికగా మారింది. పైప్ ఇంటీరియర్స్‌లో సిరామిక్ టైల్స్ అమర్చడం వలన ఆశించిన సేవా జీవితాన్ని అందించదు. ఇంజనీర్లు మొత్తం కన్వేయింగ్ సర్క్యూట్‌తో పాటు వాస్తవ-ప్రపంచ దుస్తులు నమూనాల ఆధారంగా లైనింగ్ లేఅవుట్‌లను రూపొందించాలి.

బ్లాస్ట్ ఫర్నేస్ PCI పైప్‌లైన్‌లపై ధరించే ట్రిగ్గర్‌లు ఏమిటి?

పైపు నష్టం చాలా అరుదుగా గాలి ప్రవాహం నుండి వస్తుంది. నిజమైన చోదక శక్తి గాలి ప్రవాహంలో ఉండే ఘన బొగ్గు కణాలలో ఉంటుంది. అధిక రవాణా రేట్ల వద్ద నడుస్తున్నప్పుడు:

· ఘన కణాలు లోపలి పైపు ఉపరితలాలపై పదేపదే పౌండ్ అవుతాయి

· చక్కటి బొగ్గు గింజలు నిరంతర స్లైడింగ్ రాపిడిని ఉత్పత్తి చేస్తాయి.

· ప్రవాహ దారి మళ్లింపు సాంద్రీకృత ఎరోషన్ స్పాట్‌లను సృష్టిస్తుంది.

దుస్తులు యొక్క డిగ్రీ బహుళ ఫీల్డ్ వేరియబుల్స్ ద్వారా నియంత్రించబడుతుంది: బొగ్గు కణ పరిమాణం, వాస్తవ ప్రసరణ వేగం, సిస్టమ్ పని ఒత్తిడి, ప్రవాహ స్థిరత్వం మరియు పైపు రేఖాగణిత లేఅవుట్. పని పరిస్థితులు ఒక పైప్ సెగ్మెంట్ నుండి మరొకదానికి భిన్నంగా ఉంటాయి కాబట్టి, పూర్తి PCI నెట్‌వర్క్‌లో ఒక-పరిమాణానికి సరిపోయే అన్ని లైనింగ్ పరిష్కారం బాగా పని చేయదు.

కోల్ ఇంజెక్షన్ పైప్‌లైన్‌లపై గమనించదగ్గ హై-వేర్ జోన్‌లు

వేర్ నష్టం పూర్తి పైపు పొడవులో సమానంగా వ్యాపించదు; ఇది అనేక సాధారణ స్థానాలపై దృష్టి పెడుతుంది.

1. పైప్ ఎల్బోస్ మరియు బెండ్స్

ఎల్బో యూనిట్లు చాలా తరచుగా వైఫల్యం ప్రదేశంగా నిలుస్తాయి. పల్వరైజ్ చేయబడిన బొగ్గు దిశను మార్చినప్పుడు, కణాలు జడత్వం కింద ముందుకు కదులుతూ ఉంటాయి మరియు వంపుల బయటి ఆర్క్‌పై క్రాష్ అవుతాయి. ఈ సాంద్రీకృత ప్రభావం మోచేతులు నేరుగా పైప్ పరుగుల కంటే చాలా వేగంగా క్షీణింపజేస్తుంది.

2. తగ్గించేవారు మరియు వ్యాసం పరివర్తన కీళ్ళు

ఆకస్మిక గొట్టం పరిమాణం మార్పు గాలి ప్రవాహానికి అంతరాయం కలిగిస్తుంది మరియు కణాల పంపిణీని పునర్వ్యవస్థీకరిస్తుంది. అల్లకల్లోలమైన ప్రవాహం ఇక్కడ రూపుదిద్దుకుంటుంది మరియు అసమాన మెటీరియల్ స్కోరింగ్‌ను తీసుకువస్తుంది. సరైన దుస్తులు రక్షణ లేకుండా, రిడ్యూసర్‌లు సాధారణ తనిఖీ మరియు నిర్వహణ అవసరమయ్యే బలహీనమైన లింక్‌లుగా మారుతాయి.

3. ఫీడ్ ఇన్లెట్స్ మరియు హై-వేలోసిటీ పైప్ సెగ్మెంట్స్

ఫీడింగ్ పాయింట్లు మరియు ఎలివేటెడ్ ఫ్లో స్పీడ్ ఉన్న సెక్షన్ల వద్ద, పార్టికల్ తాకిడి ఫ్రీక్వెన్సీ బాగా పెరుగుతుంది. వేర్ ప్రొటెక్షన్ ప్లానింగ్ సమయంలో ఈ స్థానాలపై అదనపు శ్రద్ధ ఉండాలి.

వివిధ పైప్ విభాగాల కోసం ప్రాక్టికల్ సిరామిక్-లైన్డ్ స్ట్రక్చర్ డిజైన్

ప్లాంట్ కొనుగోలుదారులు మరియు ప్రాజెక్ట్ ఇంజనీర్లు ప్రతిచోటా ఒకే విధమైన లైనింగ్‌ను వర్తింపజేయడానికి బదులుగా స్థానిక పని పరిస్థితులకు లైనింగ్ ఫారమ్‌లను సరిపోల్చాలి.

స్ట్రెయిట్ పైప్ విభాగాలు

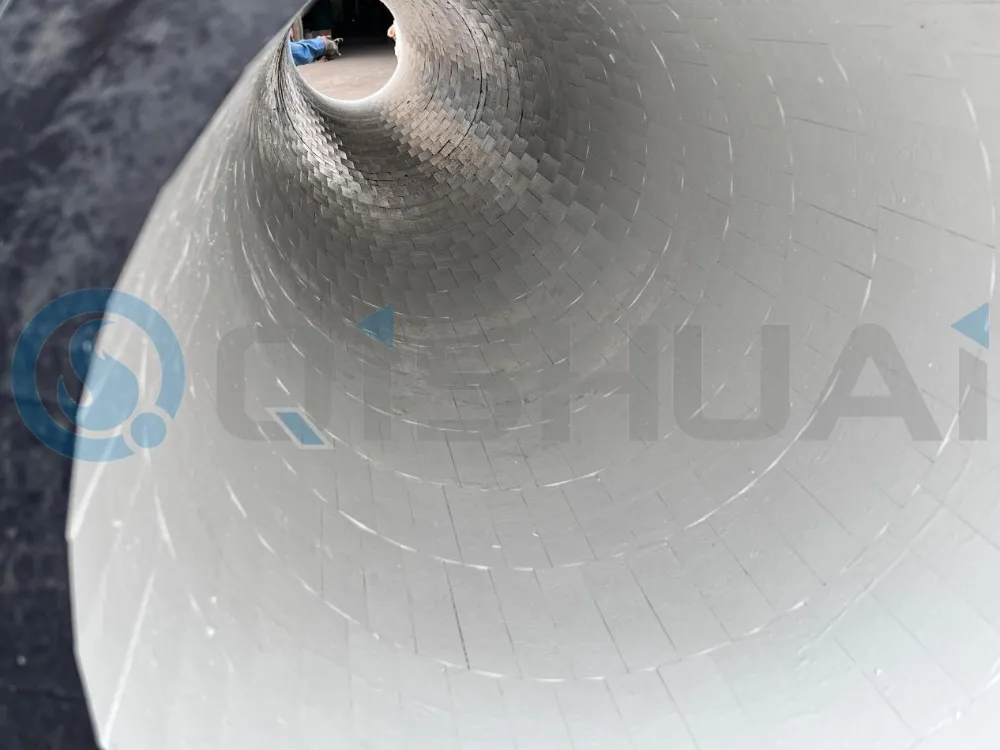

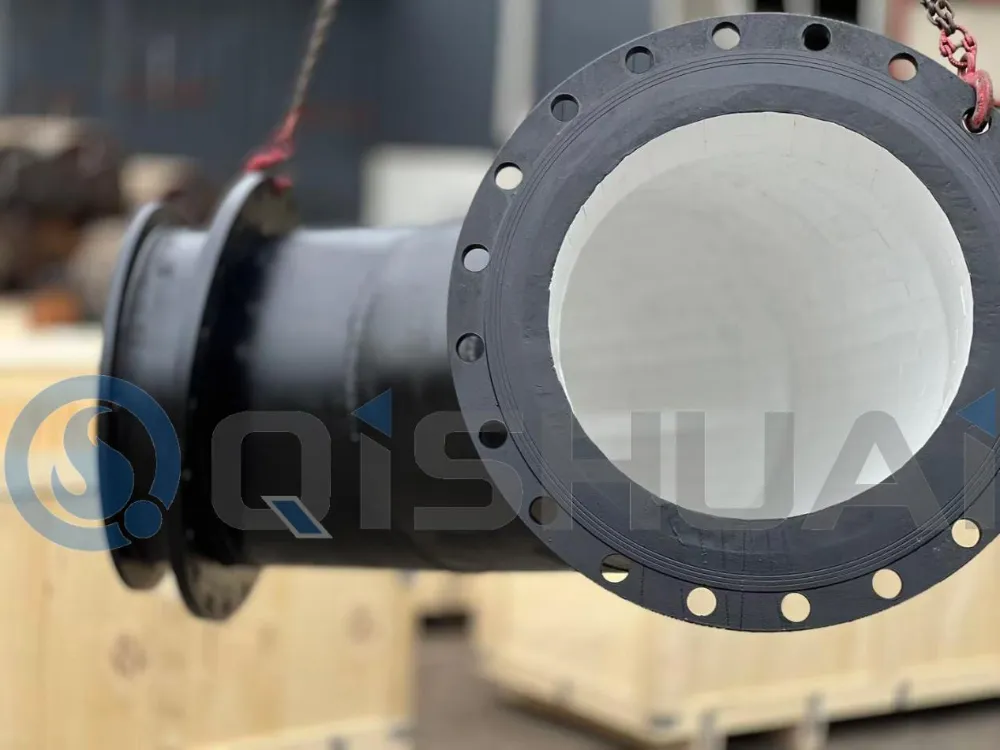

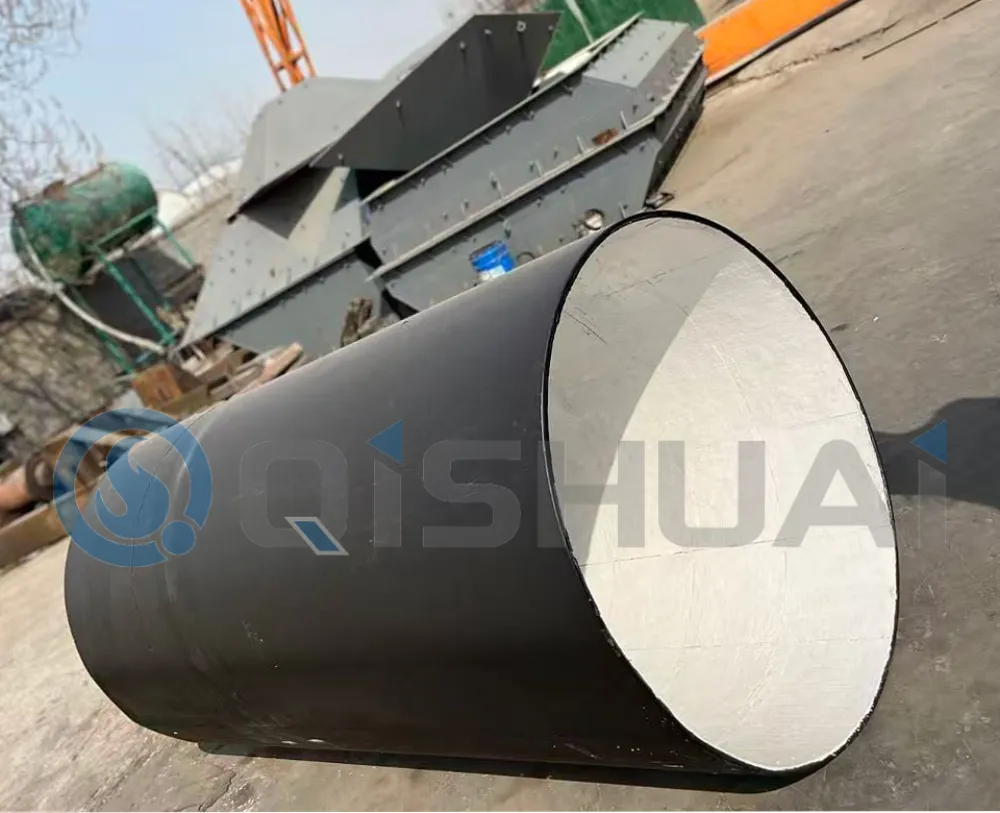

స్ట్రెయిట్ పైప్‌లైన్ విభాగాలు ఎక్కువగా ఏకరీతి స్లైడింగ్ ఘర్షణకు గురవుతాయి. ఇంటిగ్రేటెడ్ అల్యూమినా సిరామిక్ స్లీవ్‌లు లేదా ముందుగా నిర్మించిన సిరామిక్-లైన్డ్ పైప్ వర్క్ ఈ విభాగాలకు చాలా బాగుంది. ఈ సెటప్ నిరంతర వేర్-ప్రూఫ్ అంతర్గత ఉపరితలాన్ని అందిస్తుంది, మృదువైన పదార్థ ప్రవాహాన్ని సంరక్షిస్తుంది మరియు దీర్ఘకాలిక పొడి రవాణా కోసం గోడ రాపిడిని తగ్గిస్తుంది. Shandong Qishuai Wear Resistant Equipment Co., Ltd. PCI సిస్టమ్ రెట్రోఫిట్‌లు మరియు కొత్త-బిల్డ్ ప్రాజెక్ట్‌ల కోసం స్ట్రెయిట్ రన్‌లు, బెండ్‌లు మరియు ట్రాన్సిషన్ పీస్‌లను కవర్ చేసే కాంపోజిట్ పైప్ సిరీస్‌ల పూర్తి సెట్‌లను సరఫరా చేస్తుంది.

ఎల్బో మరియు బెండ్ విభాగాలు

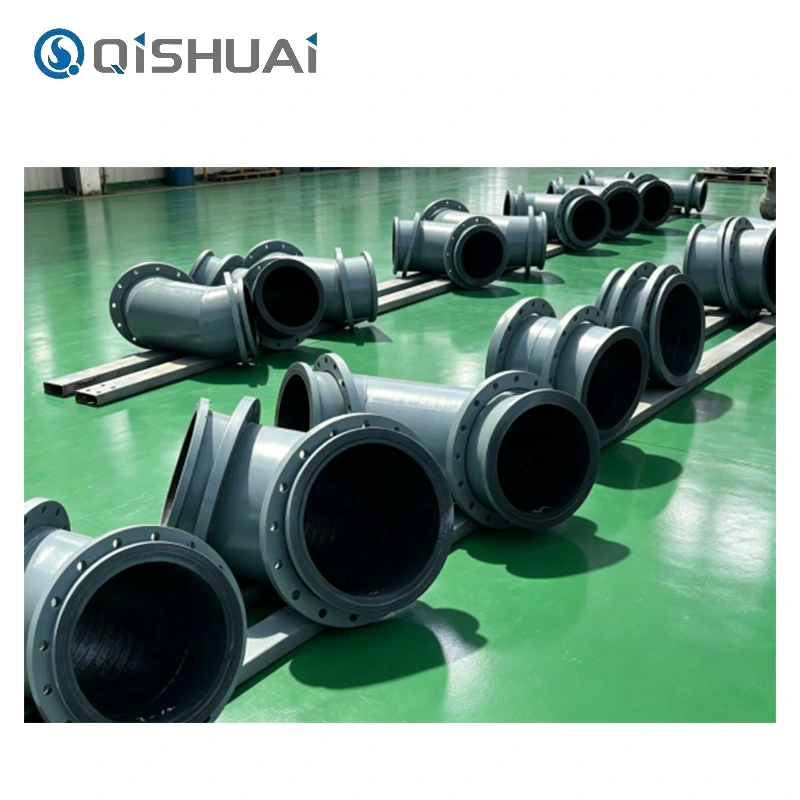

మోచేతులు నేరుగా పైపుల కంటే బలమైన మిశ్రమ ప్రభావాన్ని మరియు ఘర్షణ లోడ్లను భరిస్తాయి, కాబట్టి ఉపబల అవసరం. సైట్-నిరూపితమైన ఎంపికలలో స్ప్లిట్-టైప్ సిరామిక్ స్లీవ్‌లు, ప్రీ-ఫ్యాబ్రికేటెడ్ సిరామిక్-లైన్డ్ మోచేతులు మరియు స్థానికంగా చిక్కగా ఉన్న సిరామిక్ వేర్ జోన్‌లు ఉన్నాయి. అదనపు భారీ కణ ప్రభావంతో ఆపరేటింగ్ సైట్‌ల కోసం, షాక్‌ను గ్రహించి, సిరామిక్ చిప్పింగ్ ప్రమాదాన్ని తగ్గించడానికి రబ్బరు సిరామిక్ మిశ్రమ శ్రేణి నుండి ఉత్పత్తులను ఎంచుకోవచ్చు. మా ఉత్పత్తి పోర్ట్‌ఫోలియో ప్రత్యేక పని దృశ్యాలలో ప్రత్యామ్నాయ దుస్తులు రక్షణ పరిష్కారాల కోసం క్రోమియం కార్బైడ్ ఓవర్‌లే వెల్డింగ్ సిరీస్‌ను కూడా కలిగి ఉంటుంది, అయితే సిలికాన్ కార్బైడ్ సిరామిక్ సిరీస్‌ను విపరీతమైన తుప్పు మరియు రాపిడితో కలిపి సేవ కోసం ప్రత్యామ్నాయ మెటీరియల్ ఎంపికగా పరిగణించవచ్చు.

తగ్గింపు మరియు పరివర్తన విభాగాలు

ధరించడాన్ని నిరోధించడంతోపాటు, తగ్గించేవారు స్థిరమైన పదార్థ పరివర్తనను నిర్వహించాలి. ఈ భాగాల కోసం సిరామిక్ లైనింగ్‌ను డిజైన్ చేసేటప్పుడు, లోపలి ఆకృతి పరివర్తనాలను సున్నితంగా ఉంచండి, ఆకస్మిక ప్రవాహ మార్గం మ్యుటేషన్‌ను నివారించండి మరియు అల్లకల్లోలంగా ఉండే ఎడ్డీలను తగ్గించండి. అసెంబుల్డ్ సెగ్మెంటెడ్ సిరామిక్ భాగాలు చాలా సందర్భాలలో మోనోలిథిక్ లైనర్‌ల కంటే కాంప్లెక్స్ రీడ్యూసర్ జ్యామితికి బాగా సరిపోతాయి.

PCI పైప్‌లైన్ సేవ కోసం తగిన సిరామిక్ గ్రేడ్‌ను ఎలా ఎంచుకోవాలి

మెటీరియల్ ఎంపిక ఆన్‌సైట్ వేర్ తీవ్రత మరియు ఆశించిన ఆపరేషన్ సైకిల్స్‌పై ఆధారపడి ఉంటుంది.

92% అల్యూమినా సిరామిక్ లైనింగ్మితమైన రాపిడితో సాధారణ-స్థాయి పల్వరైజ్డ్ బొగ్గు బదిలీకి సరిపోతుంది. ఇది సాధారణ PCI పని పరిస్థితుల కోసం మంచి దుస్తులు నిరోధకత మరియు ప్రాజెక్ట్ బడ్జెట్‌ను సమతుల్యం చేస్తుంది.

95% అల్యూమినా సిరామిక్ లైనింగ్అధిక దుస్తులు అవసరాలతో నాన్-స్టాప్ లాంగ్-రన్ ఉత్పత్తికి సరిపోతుంది. ఇది అధిక మెటీరియల్ డెన్సిటీ, మెరుగైన యాంటీ-రాపిషన్ పనితీరు మరియు విస్తరించిన సేవా చక్రాలను కలిగి ఉంది, ఇది అనేక పెద్ద-సామర్థ్యం గల బ్లాస్ట్ ఫర్నేస్ బొగ్గు ఇంజెక్షన్ ప్రాజెక్టులలో విస్తృతంగా స్వీకరించబడింది.

రబ్బరు-సిరామిక్ మిశ్రమ నిర్మాణం భారీ కణ ప్రభావం, అధిక ప్రవాహ వేగం మరియు మెకానికల్ షాక్ లోడ్లు ఉన్న పరిస్థితుల కోసం సిఫార్సు చేయబడింది. బ్యాకింగ్ రబ్బరు పొర ప్రభావ శక్తిని వెదజల్లుతుంది మరియు సిరామిక్ ఫ్రాగ్మెంట్ ప్రమాదాన్ని తగ్గిస్తుంది.

స్లో కాంపోనెంట్ డిగ్రేడేషన్‌కు సహాయక పైప్‌లైన్ ఆప్టిమైజేషన్లు

సిరామిక్ లైనింగ్ మొత్తం పరిష్కారం కంటే ఒక కీలక కొలతగా పనిచేస్తుంది. మొత్తం పైప్ లేఅవుట్ వాస్తవ సేవా జీవితకాలాన్ని కూడా ప్రభావితం చేస్తుంది.

వెలాసిటీని సహేతుకంగా నిర్వహించండి. అధిక ప్రవాహ వేగం కణ ప్రభావ శక్తిని పెంచుతుంది. సిస్టమ్ ట్యూనింగ్ అనవసరంగా అధిక వేగాన్ని అనుసరించకుండా స్థిరమైన బొగ్గు డెలివరీకి హామీ ఇవ్వాలి.

పెద్ద వ్యాసార్థం గల మోచేయి లేఅవుట్‌ని అడాప్ట్ చేయండి. పెద్ద వంపు వ్యాసార్థం పదునైన కణ ప్రభావాన్ని సులభతరం చేస్తుంది, అల్లకల్లోలాన్ని అణిచివేస్తుంది మరియు కేంద్రీకృత స్థానిక స్కౌరింగ్‌ను తగ్గిస్తుంది.

అనవసర ప్రవాహ భంగం తగ్గించండి. ఆకస్మిక వ్యాసం మార్పు, పదునైన షార్ట్-రేడియస్ బెండ్‌లు మరియు పేలవంగా సమలేఖనం చేయబడిన పైపు జాయింట్‌లను నివారించడానికి ప్రయత్నించండి, తద్వారా దుస్తులు లోడ్ మరింత సమానంగా పంపిణీ చేయబడుతుంది.

ఆన్-సైట్ ఇన్‌స్టాలేషన్ విధానాలను ప్రామాణీకరించండి. తక్కువ ఫిట్టింగ్ నాణ్యతతో ప్రీమియం సిరామిక్ భాగాలు కూడా అకాలంగా విఫలమవుతాయి. స్టీల్ సబ్‌స్ట్రేట్ ఉపరితల చికిత్స, అంటుకునే అప్లికేషన్, సిరామిక్ టైల్ అలైన్‌మెంట్ మరియు జాయింట్ గ్యాప్ కంట్రోల్ అన్నీ చాలా ముఖ్యమైనవి. ఒక మృదువైన లోపలి ఉపరితలం అదనపు అల్లకల్లోలం-ప్రేరేపిత ద్వితీయ రాపిడిని నిరోధించడంలో సహాయపడుతుంది.

సిరామిక్ లైనింగ్ PCI పైప్‌లైన్ వేర్‌ను పూర్తిగా ఆపివేస్తుందా?

సిరామిక్ లైనింగ్ పైపు క్షీణతను బాగా తగ్గిస్తుంది, అయినప్పటికీ ఇది పూర్తిగా దుస్తులు తొలగించదు. వాస్తవ-ప్రపంచ సేవా పనితీరు బొగ్గు మెటీరియల్ ఫీచర్‌లు, వాస్తవ ప్రసార పారామితులు, పైప్‌లైన్ లేఅవుట్ మరియు ఫీల్డ్ ఇన్‌స్టాలేషన్ యొక్క ఎగ్జిక్యూషన్ నాణ్యతకు లోబడి ఉంటుంది. సిరామిక్ లైనింగ్ యొక్క ప్రధాన విలువ నిర్వహణ విరామాలను పొడిగించడం మరియు బ్లాస్ట్-ఫర్నేస్ PCI సర్క్యూట్‌ల కోసం కాంపోనెంట్ రీప్లేస్‌మెంట్ ఫ్రీక్వెన్సీని తగ్గించడం.

తుది ఆలోచనలు

బ్లాస్ట్ ఫర్నేస్ బొగ్గు ఇంజెక్షన్ పైప్‌లైన్‌ల కోసం హేతుబద్ధమైన సిరామిక్-లైన్డ్ స్ట్రక్చర్ డిజైన్ ఎక్కడ మరియు ఎలా ధరించాలో గుర్తించడం ద్వారా ప్రారంభమవుతుంది. స్ట్రెయిట్ పైప్ విభాగాలు నిరంతర అల్యూమినా సిరామిక్ స్లీవ్‌లపై ఆధారపడతాయి; మోచేతులు రీన్ఫోర్స్డ్ యాంటీ-ఇంపాక్ట్ రక్షణ కోసం పిలుపునిస్తాయి; పరివర్తన తగ్గింపుదారులకు స్థిరమైన పదార్థ పరివర్తనను నిర్వహించే లైనింగ్ నిర్మాణాలు అవసరం.

ప్రొక్యూర్‌మెంట్ ఇంజనీర్లు అల్యూమినా ఆధారిత సిరామిక్ సొల్యూషన్‌లను క్రోమియం కార్బైడ్ ఓవర్‌లే వెల్డింగ్ సిరీస్, రబ్బర్ సిరామిక్ కాంపోజిట్ సిరీస్ మరియు కాంపోజిట్ పైప్ సిరీస్‌లతో సహా ప్రత్యామ్నాయ ఎంపికలతో సైట్ పారామితుల ప్రకారం అంచనా వేయవచ్చు. ఆప్టిమైజ్ చేయబడిన పైప్‌లైన్ లేఅవుట్‌తో సరైన లైనింగ్ హార్డ్‌వేర్‌ను జత చేయడం వలన PCI సౌకర్యాలు ఎక్కువ కాలం జీవితాన్ని, తక్కువ ఉత్పత్తిని నిలిపివేస్తాయి మరియు స్థిరమైన బ్లాస్ట్ ఫర్నేస్ ఆపరేషన్‌ను సాధించడానికి వీలు కల్పిస్తుంది.

కేవలం మందమైన సిరామిక్ టైల్స్‌ను పేర్కొనడానికి బదులుగా, నిజమైన బొగ్గును అందించే పని పరిస్థితుల ఆధారంగా లైనింగ్ స్కీమ్‌లను అనుకూలీకరించడం మరింత అర్ధమే. మీరు బ్లాస్ట్ ఫర్నేస్ PCI ఆధునీకరణ లేదా కొత్త నిర్మాణ ప్రాజెక్టుల కోసం వేర్-రెసిస్టెంట్ పైపు భాగాలను సోర్సింగ్ చేస్తుంటే, Shandong Qishuai Wear-Resistant Equipment Co., Ltdలో మా బృందానికి ఇమెయిల్ పంపడానికి సంకోచించకండి. మీ పైప్‌లైన్ కొలతలు, బొగ్గు నాణ్యత పారామితులు మరియు ఆపరేటింగ్ పరిస్థితులను పంచుకోండి మరియు మీ ప్రాజెక్ట్ ఉత్పత్తి సూచనల కోసం మేము పని చేస్తాము.
